前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀可控硅调压器为机械设备整个过程式可控硅调压器，其节构如下图如下。I号喷油阀可控硅调压器主耍由带动件、飞球、可控硅调压扭簧、传动系统这地方和支配这地方等分解成。I号喷油阀可控硅调压器的带动件为含有60°。锥面的带动盘。在带动盘的里侧有七个沿径向的半扇形凹形。带动盘压紧在带动轴套上而和它的组合成一体机，最后能够 半圆键和拧紧螺母使其和喷油阀的轴承轴连通。

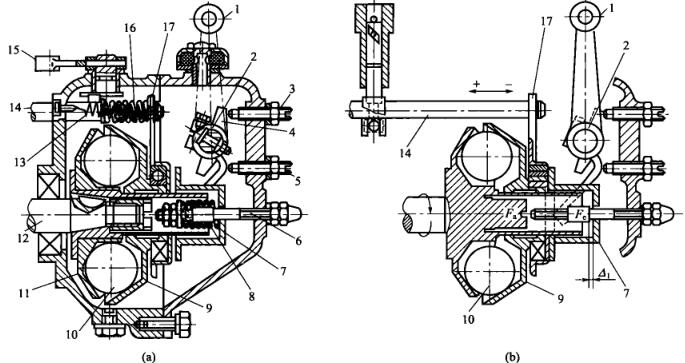

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个直径为为25.4mm的飞球置放安装驱动器软件盘的凹槽体，随安装驱动器软件盘一个选转。飞球另一类侧为与定位轴线成45°锥面的阻力盘，阻力盘滑套在安装驱动器软件轴套上。运转时飞球的离心式力效用在阻力盘上，其支承分力Fa.将使阻力盘沿支承滚轮。时装套装在阻力盘.上的滚轮滚动轴承和传送板也逐渐走动。传送板上方套在提供的油螺杆上，于是提供的油螺杆也逐渐走动，而转换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
