本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油生产发交流电动空调机组配电设备箱的意义： 1、适当的合理安排电量。 2、便于对电路板的关合操控。 3、有较高的卫生防护栏级别，能抽象思维的体现 线路的导通的情况。

项目名称：656KW柴油机发电站热泵机组单机配电箱主要元件明细清单
供电系统箱大部分开关元件通知单
项目编号	名字	型号外形尺寸外形尺寸	计量单位	数目	企业
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发交流接触器组掌控器	HGM6110	只	1	众智
3	电站机转动速度调控器	C2002	只	1	孚创
4	直流电电源开关模块图片	DC24V	只	1	众智
5	微型之间继电器电路图产品	HH54P    DC24V	只	2	正泰
6	小间继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

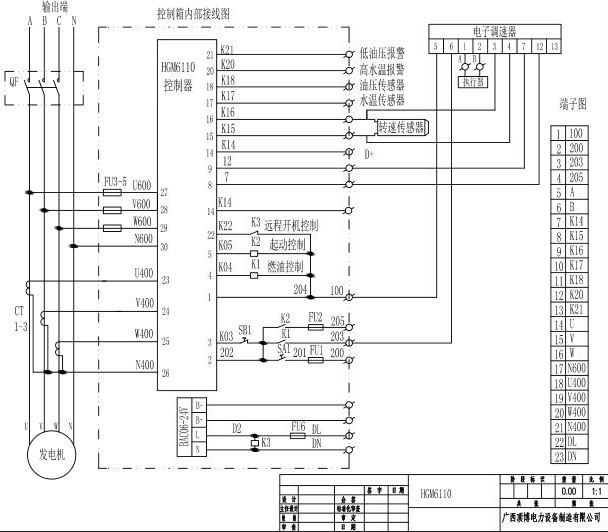

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yinyuezhizuogongsi.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
